發電機組智能測試系統簡介

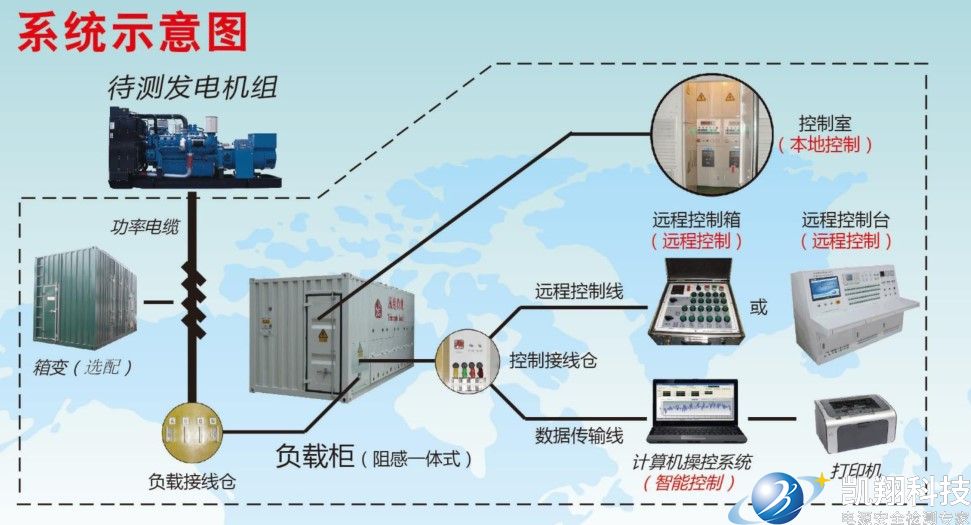

發電機組智能測試系統主要對發電機組所有電參數包括動態參數進行測試，由發電機專用測試儀、測控儀和自動交流負載柜組成，與上位計算機配合使用，實現智能化測試，同時生成圖表、曲線及檢測報告，全面脫離手工操作。發電機組智能測試系統可以精確測試各類發電機組的輸出功率與帶載能力，主要對發電機組所有電參數包括動態參數進行測試，主要由測控和負載柜兩部分組成，與上位計算機配合使用，實現智能化，自動完成對發電機組所有電參數的專項測試，同時生成 圖表、曲線及檢測報告，全面脫離手工操作（智能控制，自動/手動可選）。為大功率發電機組設備提供了科學檢測手段。 發電機組智能測試系統 主要特點功能:

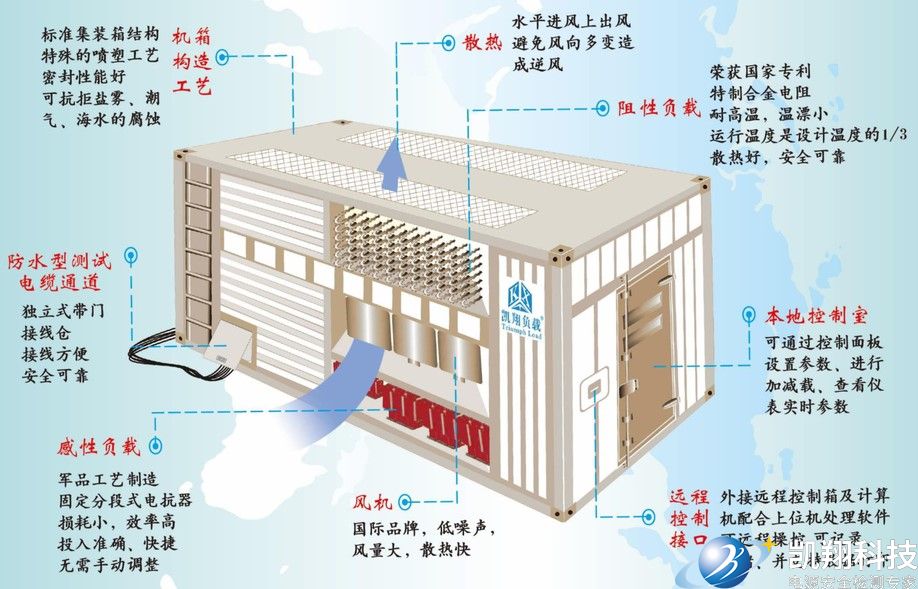

 1 、可測量發電機穩態三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、運行時間等基本功能; 2 、具有諧波分析功能，能同時分析電壓、電流2~50次諧波含量及總諧波含量；電能累計功能： 3 、發電機整定測試、波動測試、瞬態測試（負載突加、負載突卸）功能，能自動測試負載突變時電壓最大、最小值，電流最大、最小值，頻率最大、最小值，以及恢復時間； 4 、具有強大的電壓錄波功能，再配有光電隔離RS485/RS232串口通訊功能，串口功能強大; 5 、不僅可以召測所有穩態參數，還能召測突加、突卸、電壓、電流、頻率曲線，及電壓、電流諧波曲線及諧波含量; 6 、與上位計算機配合使用，基本上可以將發電機所有的電參數測量完成。自動生成各種圖表、曲線及檢測報告。規范操作，權威性強。數據內容豐富，報表適用性強，并且根據用戶需要可以署名、變更格式等; 7 、有4組負載控制功能，每組可以控制25%的負載，可以組合成25%、50%、75%、100%四種負載形式或根據需要自行設定； 8 、負載控制功能，可以完成負載突加、突卸功能； 9 、具有加載感性或容性負載功能（根據用戶需要，單獨設計）； 10 、以上控制既可以通過計算機自動控制,又可以在面板上手動控制； 11 、配備三路4-20mA接口，可方便顯示環境溫度、濕度、大氣壓力的測量、顯示及上傳（用戶自行配置傳感器）； 12 、功率大，單臺500kw，并機后可達2000kw; 13 、優化分段式功率投入方式，設置方便，覆蓋所有功率值; 14 、全面實現智能化控制，全面脫離手工操作。可自動測試發電機組各種參數包括動態參數，為大功率發電機組提供了科學的檢測手段。 15 、冷卻方式：風冷； 16 、工作方式：負載分段控制（單刀雙擲開關控制用接觸器方式）。能滿足額定功率以內任意組功率組合。
發電機組智能測試系統 上位機軟件圖

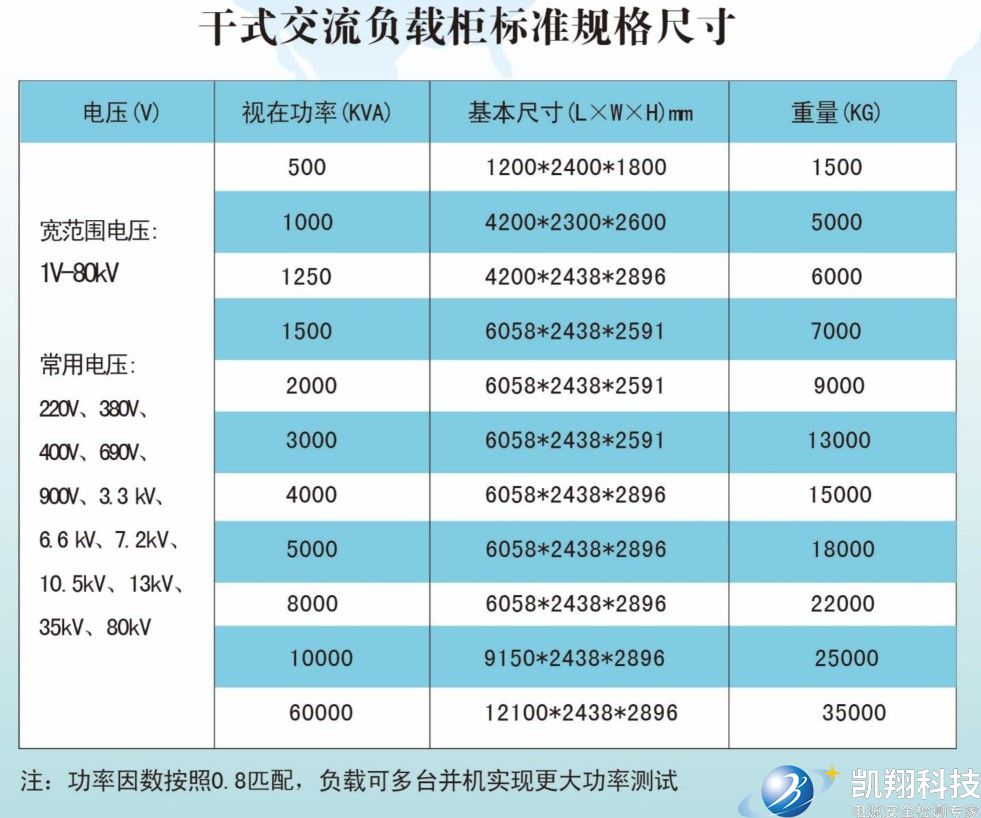

發電機組智能測試系統 技術參數
發電機組智能測試系統 主要技術標準
1.國際標準ISO 8528-5：1993《往復內燃交流發電機組 第5部分；發電機組》 2.國家標準GB/T 2820.5-1997《往復式內燃機驅動的交流發電機組 第5部分： 發電機組》 3.國家標準GB/T 13032-91《船用柴油發電機組通用技術條件》 4.國家軍用標準GJB 2815-97《軍用內燃機電站通用規范》 5.國家軍用標準GJB 235-87《工、中頻移動電站通用技術條件》； 6.國家軍用標準GJB 235A-97《軍用交流移動電站通用規范》； 7.行業標準JB/T 10303-2001《工頻柴油發電機組技術條件》
發電機組智能測試系統 典型應用
發電機生產廠家及通信、電力、鐵路、軍隊、油田、金融等行業用戶。 |
||||||||||||||||||||||||||||||||
船舶行業,發電機組 智能測試系統,發電機組行業
發電機組智能測試系統
發電機組智能測試系統主要對發電機組所有電參數包括動態參數進行測試，由發電機專用測試儀、測控儀和自動交流負載柜組成，與上位計算機配合使用，實現智能化測試，同時生成圖表、曲線及檢測報告，全面脫離手工操作。發電機組智能測試系統可以精確測試各類發電機組的輸出功率與帶載能力，主要對發電機組所有電參數包括動態參數進行測試，主要由測控和負載柜兩部分組成，與上位計算機配合使用，實現智能化，自動完成對發電機組所有電參數的專項測試，同時生成 圖表、曲線及檢測報告，全面脫離手工操作（智能控制，自動/手動可選）。為大功率發電機組設備提供了科學檢測手段。
參數：
200V/400Hz,400V/50Hz,10.5kV/50Hz,12V-20kV
功率：
1001~5000 kW,5001kW-2MW,2MW以上
系列：
軍工中頻RLC,自動,智能,高壓,阻感容一體,直流大功率,發電機組
